Lắp đặt biến tần trung thế Slanvert 1800kw 6kV và hạ thế 500kw 380V cho động cơ quạt lò

Công ty LKAT là đơn vị thi công lắp đặt, vận hành biến tần trung thế Slanvert cho các dự án nhà máy tại Việt Nam 2025, đơn vị đã lắp đặt thêm các dự án và vận hành do chính kỹ sư của LKAT (chi tiết các dự án đã thực hiện xem thêm ở đây).

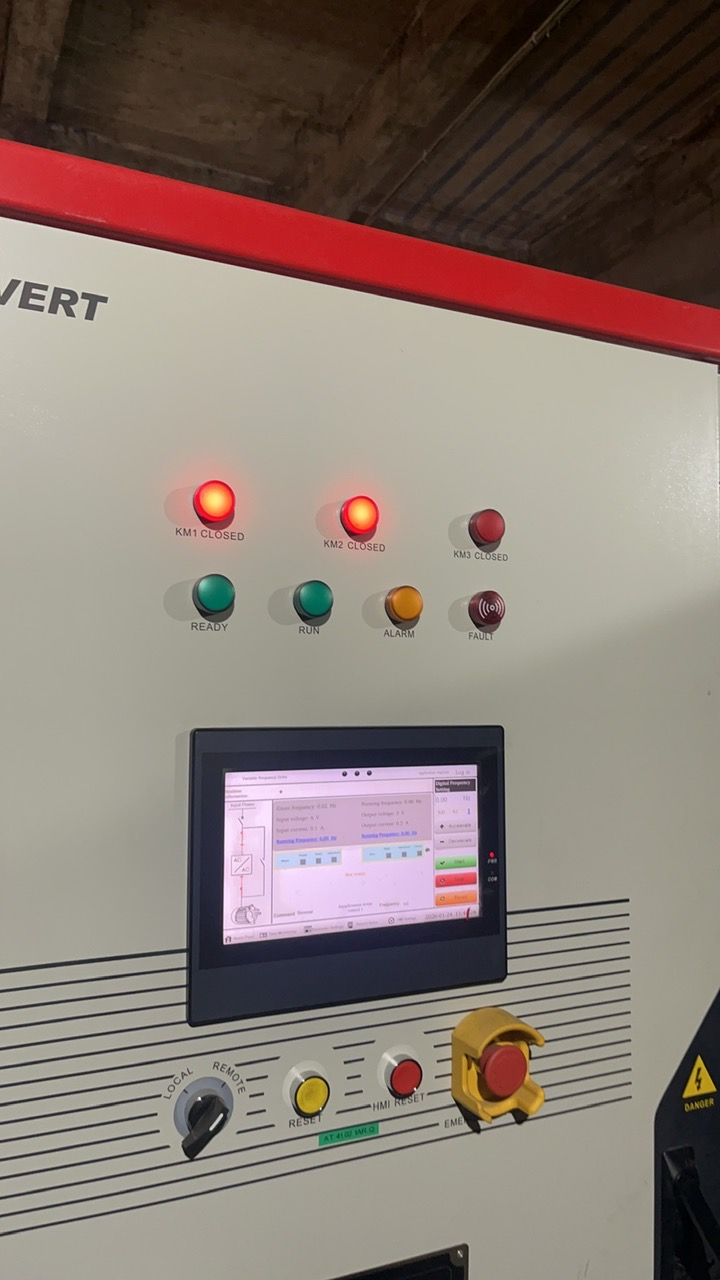

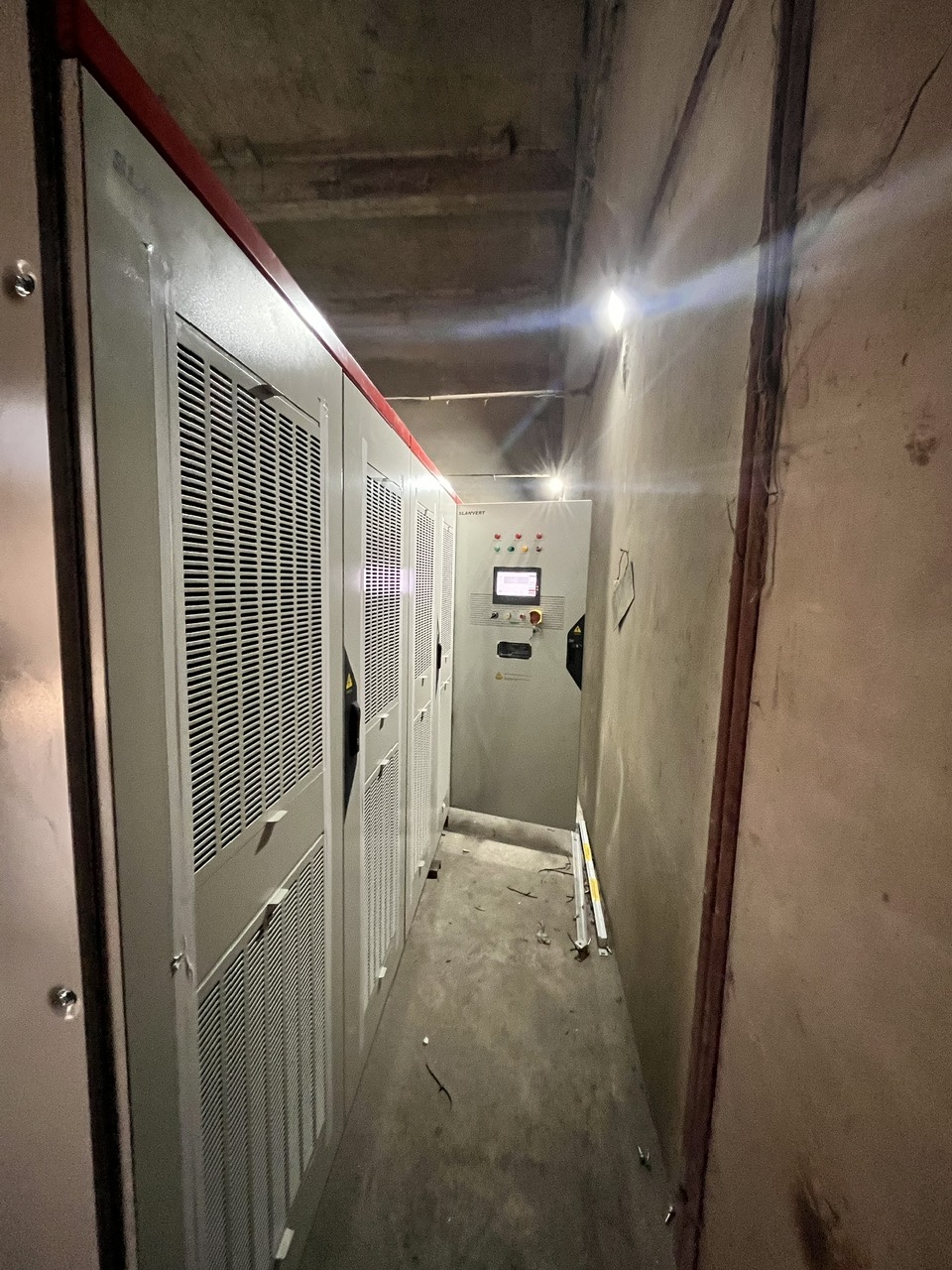

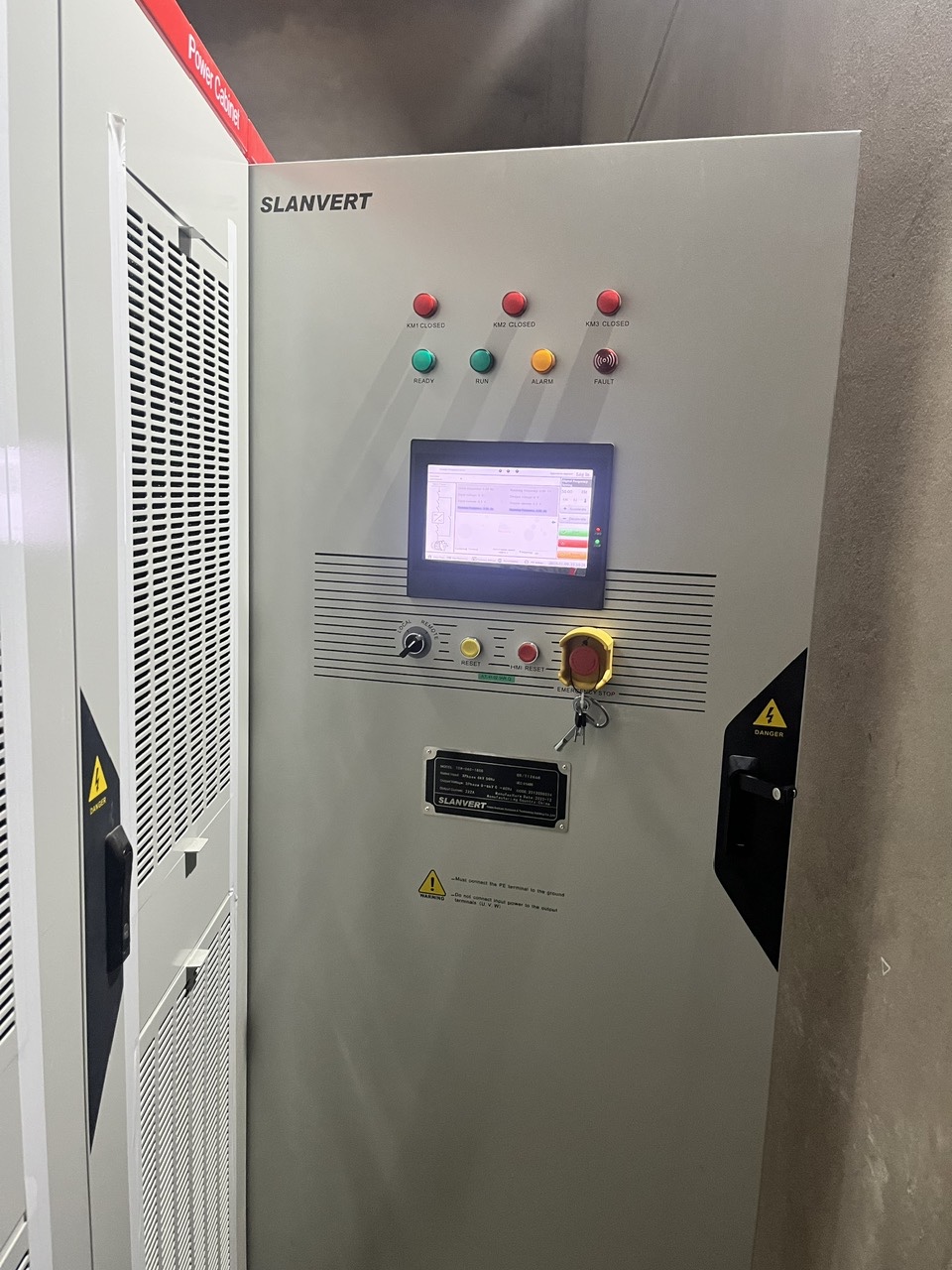

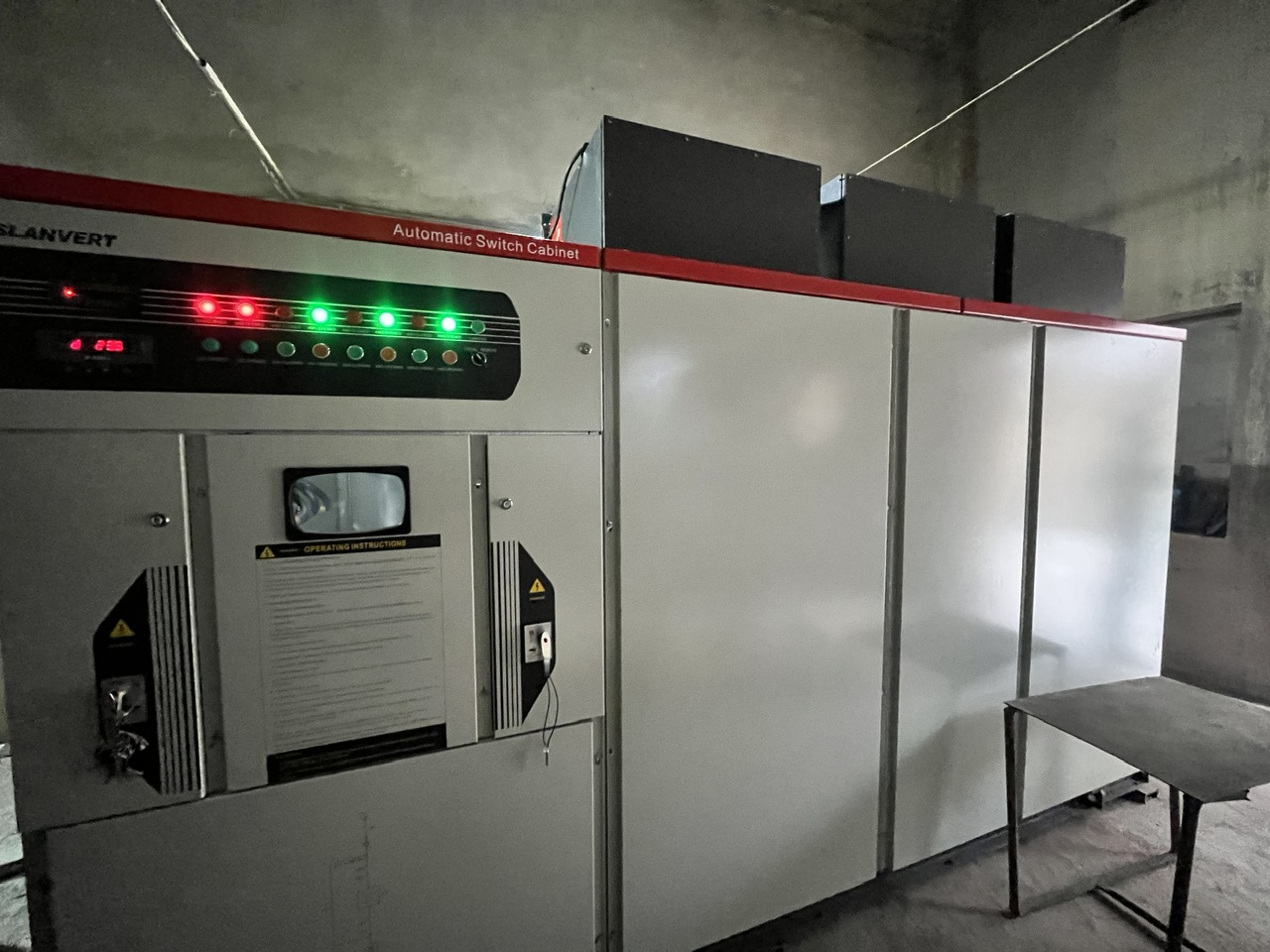

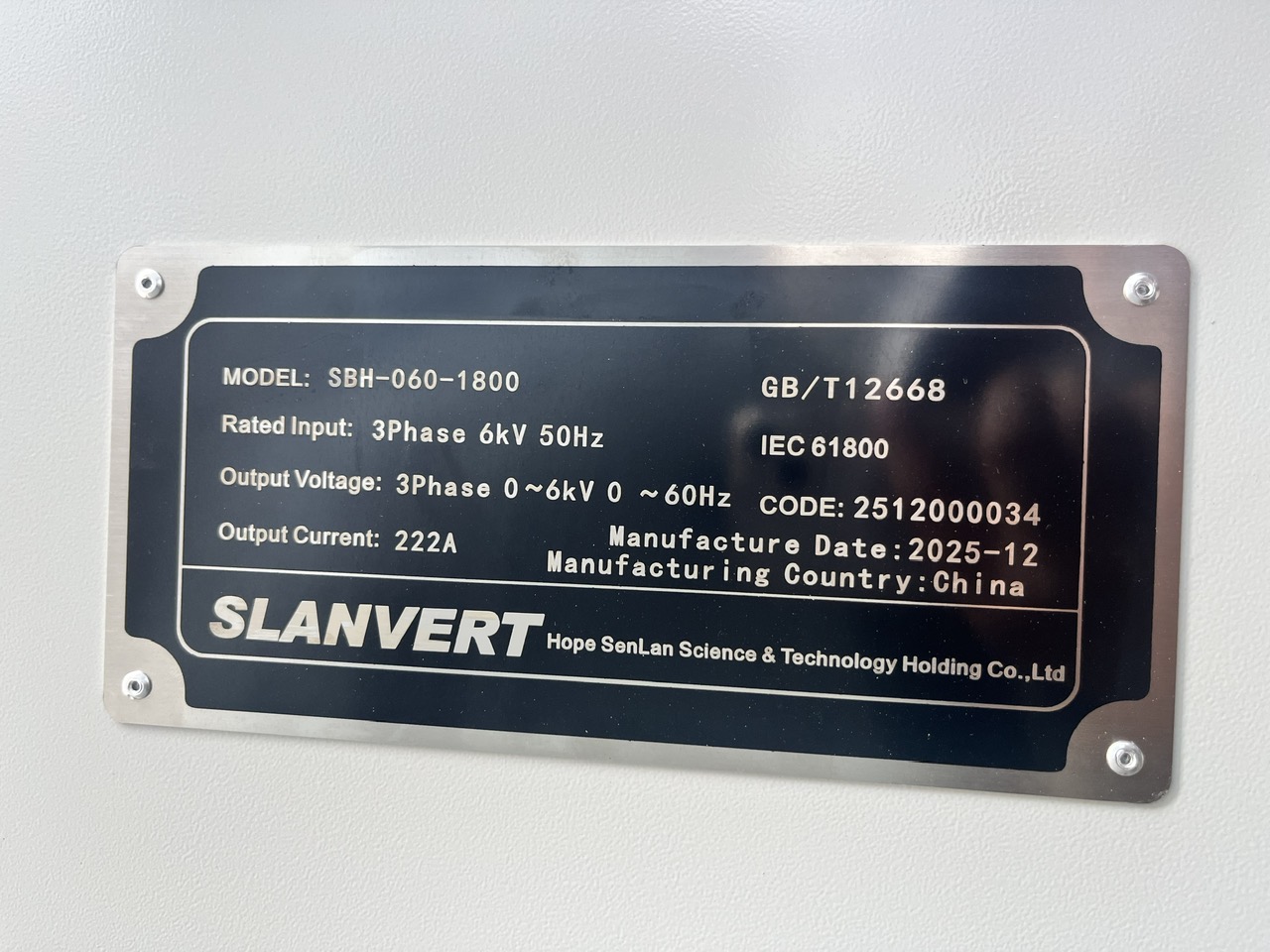

I. Lắp đặt biến tần trung thế 1800kw 6kV

1. Hiện trạng

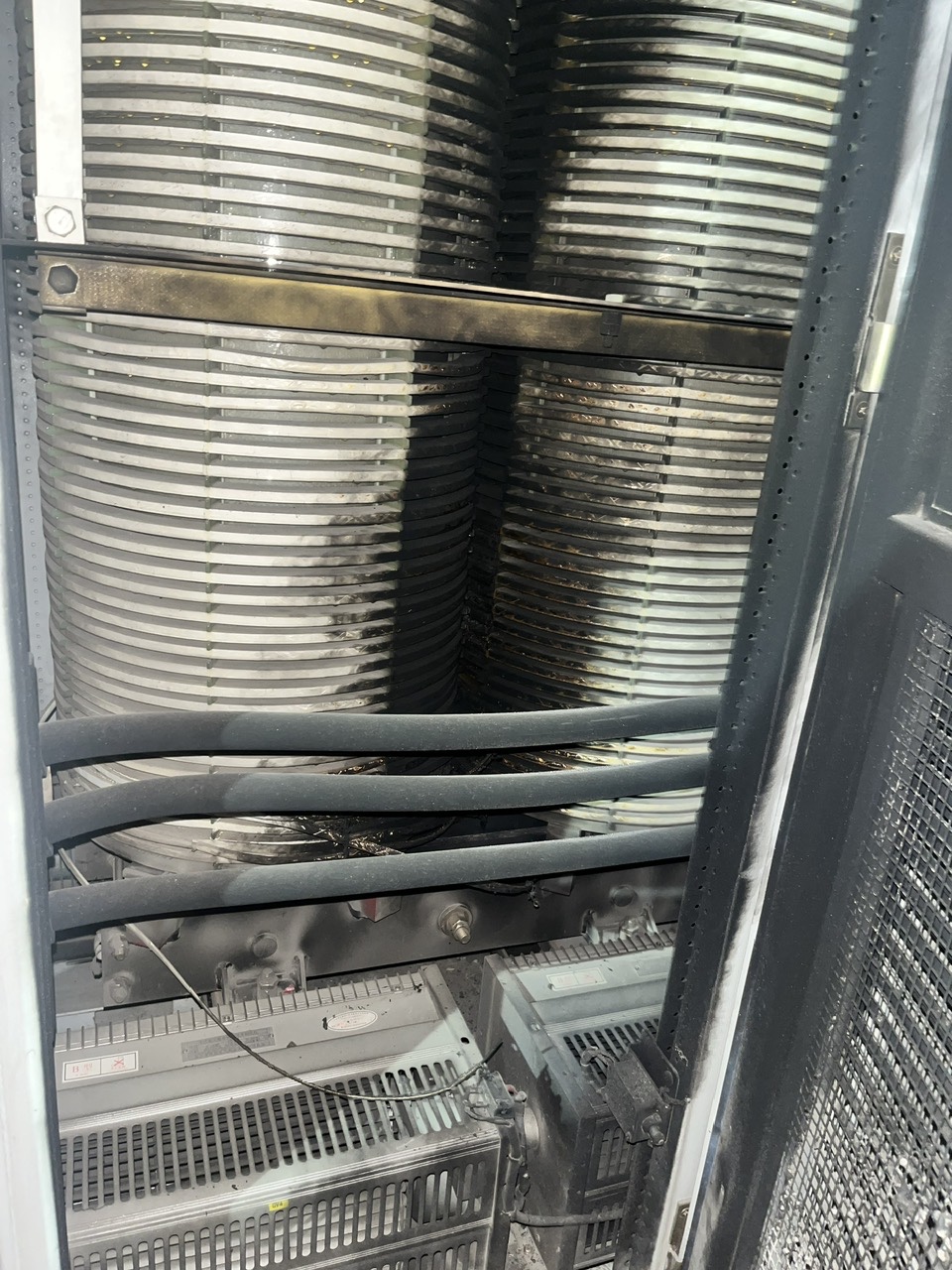

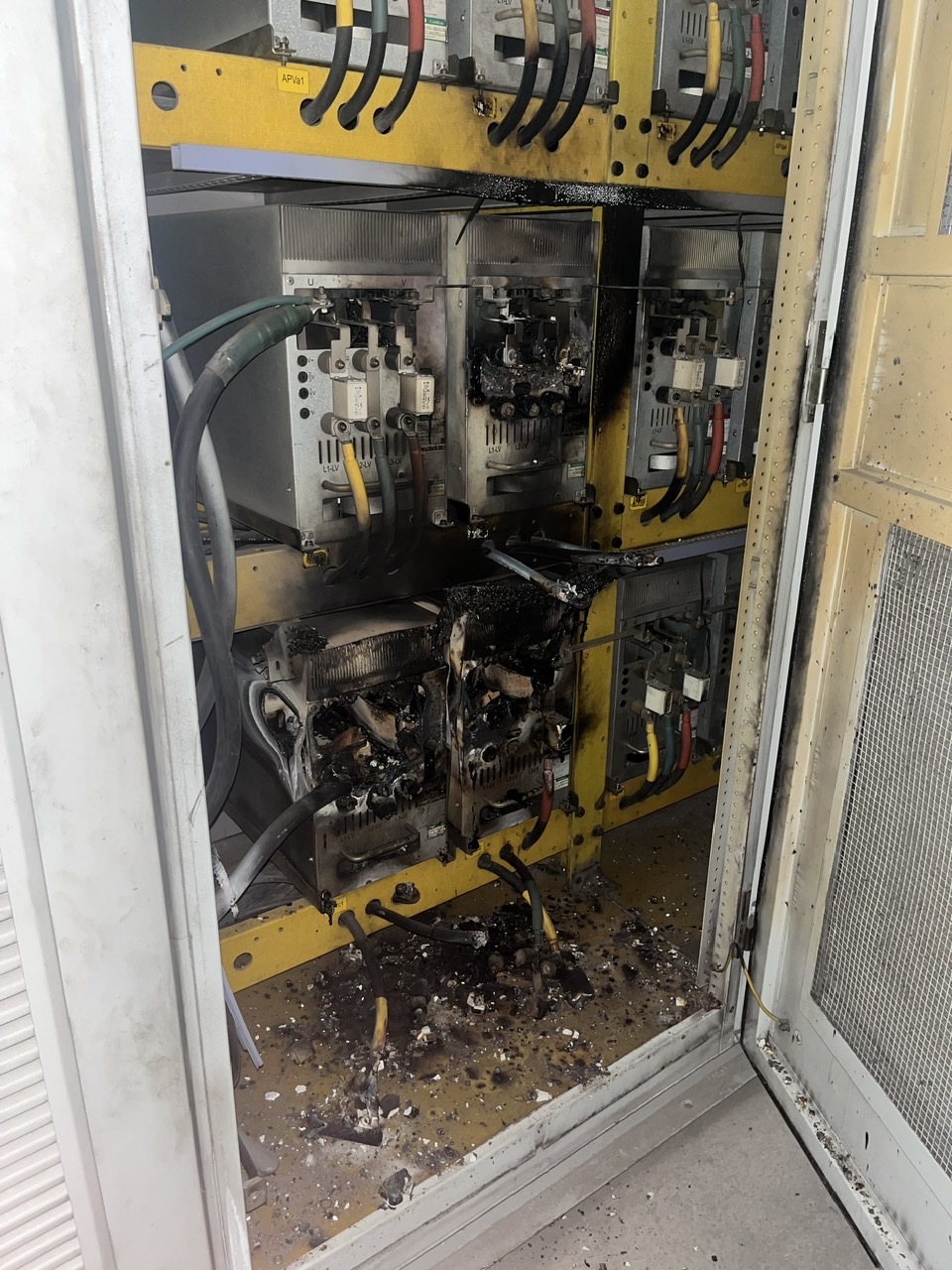

Nhà máy vận hành hệ thống biến tần Trung Quốc đã qua nhiều năm, biến tần đã bị hư hỏng nặng, đòi hỏi nhu cầu nhà máy cấp thiết thay thế biến tần trung thế mới bao gồm truyền tín hiệu lên hệ thống DCS.

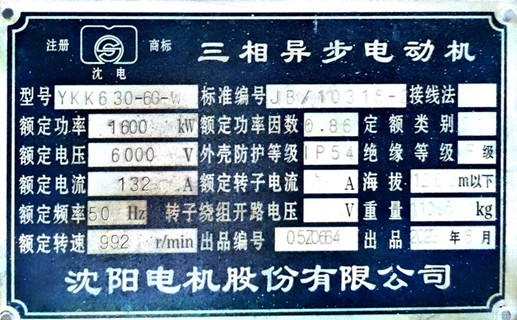

2. Thông số động cơ

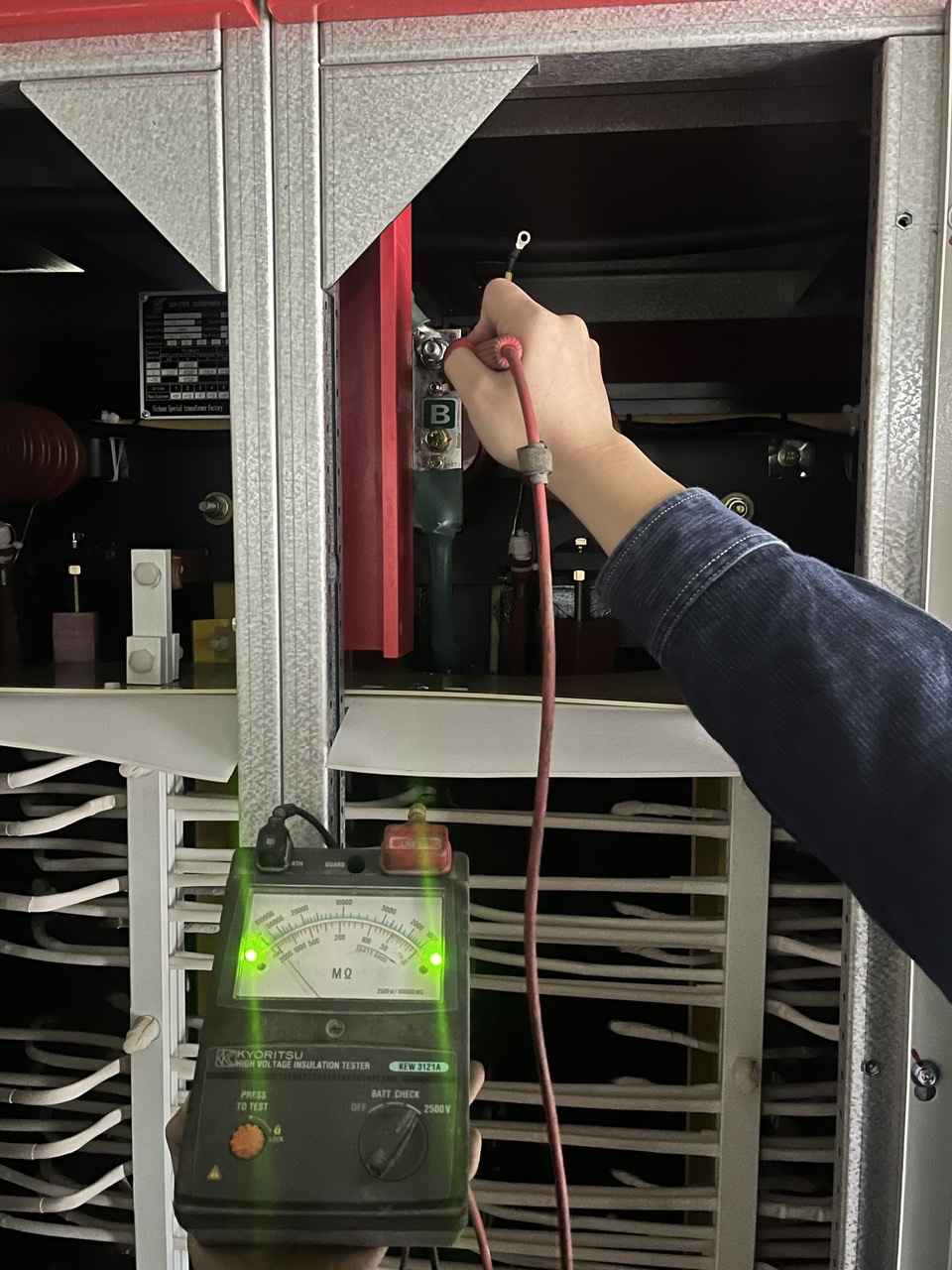

3. Quá trình cài đặt

      Chạy thử ngắt động cơ – Chạy thử động cơ không tải – Chạy động cơ có tải

Tham số thay đổi chạy không tải:

• F0-08 = 4 (tần số giới hạn dưới, tăng dần lên 15 trong quá trình chạy thử); F0-12 = 1
• Đối chiếu F3-08 và F3-09 với thông số động cơ
• F1-10 = 0; F1-17 = 1
• FA-01=1600; FA-02=6; FA-03 = 192 (chỉnh dựa trên thông số thực tế)
• FA-07 = 64
• Sau khi cài đặt tham số động cơ xong, FA-00 = 11 để biến tần dò thông số động cơ không tải
• Sau khi chờ 1-2 phút FA-00 = 22 để dò thông số động cơ động lực

Tham số thay đổi chạy có tải:

• Chạy thử từ tốc độ thấp nhất, sau đó tăng dần 5Hz mỗi lần
• Thường là sẽ không có vấn đề gì, vì vậy phần này sẽ tập trung sửa các lỗi phát sinh

*Nếu trong quá trình chạy hiện lỗi quá dòng (Fault 30), cách sửa đơn giản là tăng thời gian tăng tốc (F1-00) và thời gian giảm tốc (F1-01)

*Nếu biến tần chạy ngược chiều, khuyến nghị KHÔNG thay đổi tham số mà nên ngắt điện rồi đảo chiều đấu nối

II. Lắp đặt biến tần hạ thế 500kw 380V

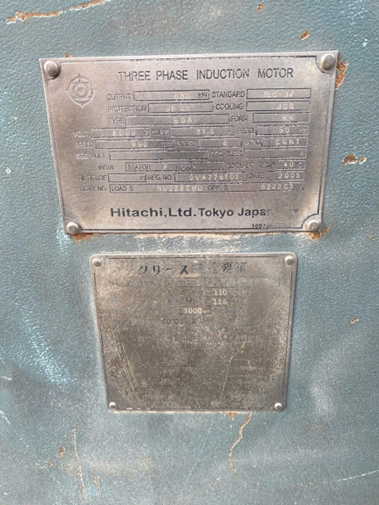

1. Thông số động cơ

Mô tả	Thông số
Động cơ	Không đồng bộ 3 pha 630kW
Số cực	6 cực
Công suất	630 KW
Điện áp	3 pha 6000V
Dòng	71.5 A
Tốc độ	990 vòng/phút
Tần số	50 Hz



Sau khi được cuốn dây lại, các thông số được ước tính như sau:



Mô tả	Thông số
Công suất	500 KW
Điện áp	3 pha 380V
Dòng	1000 A
Tốc độ	990 vòng/phút
Tần số	50 Hz
Hệ số công suất	80%

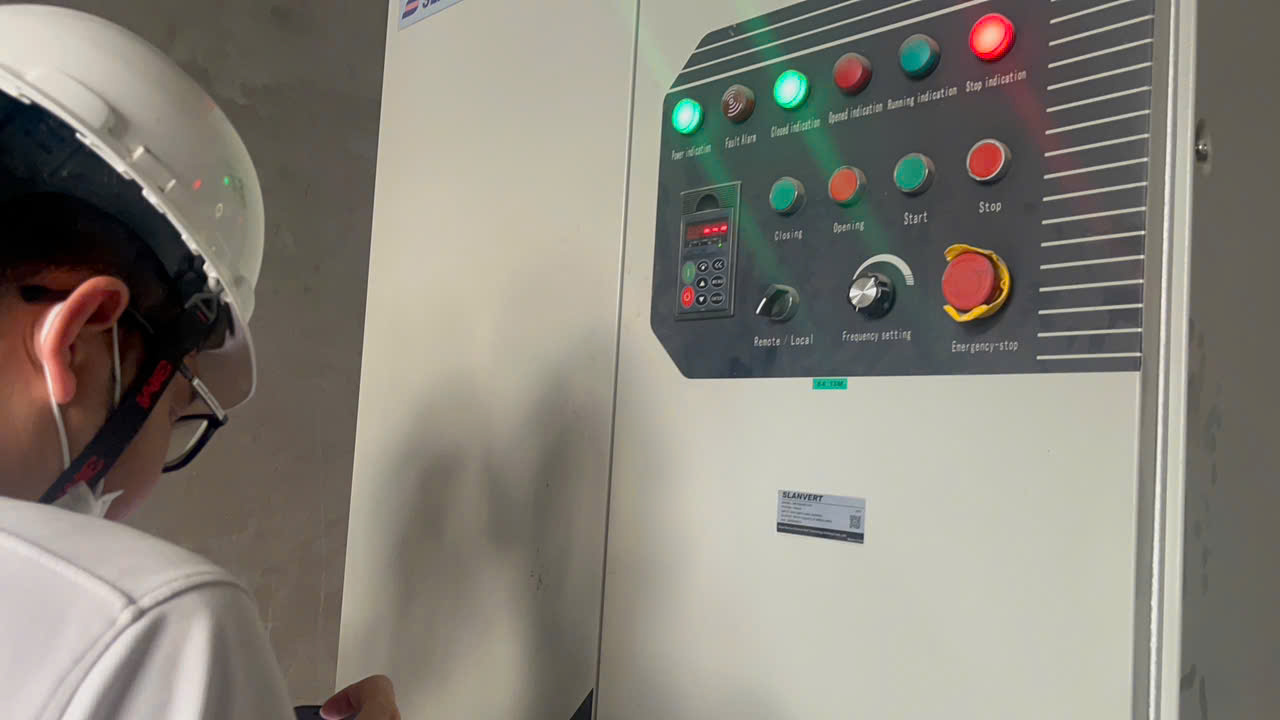

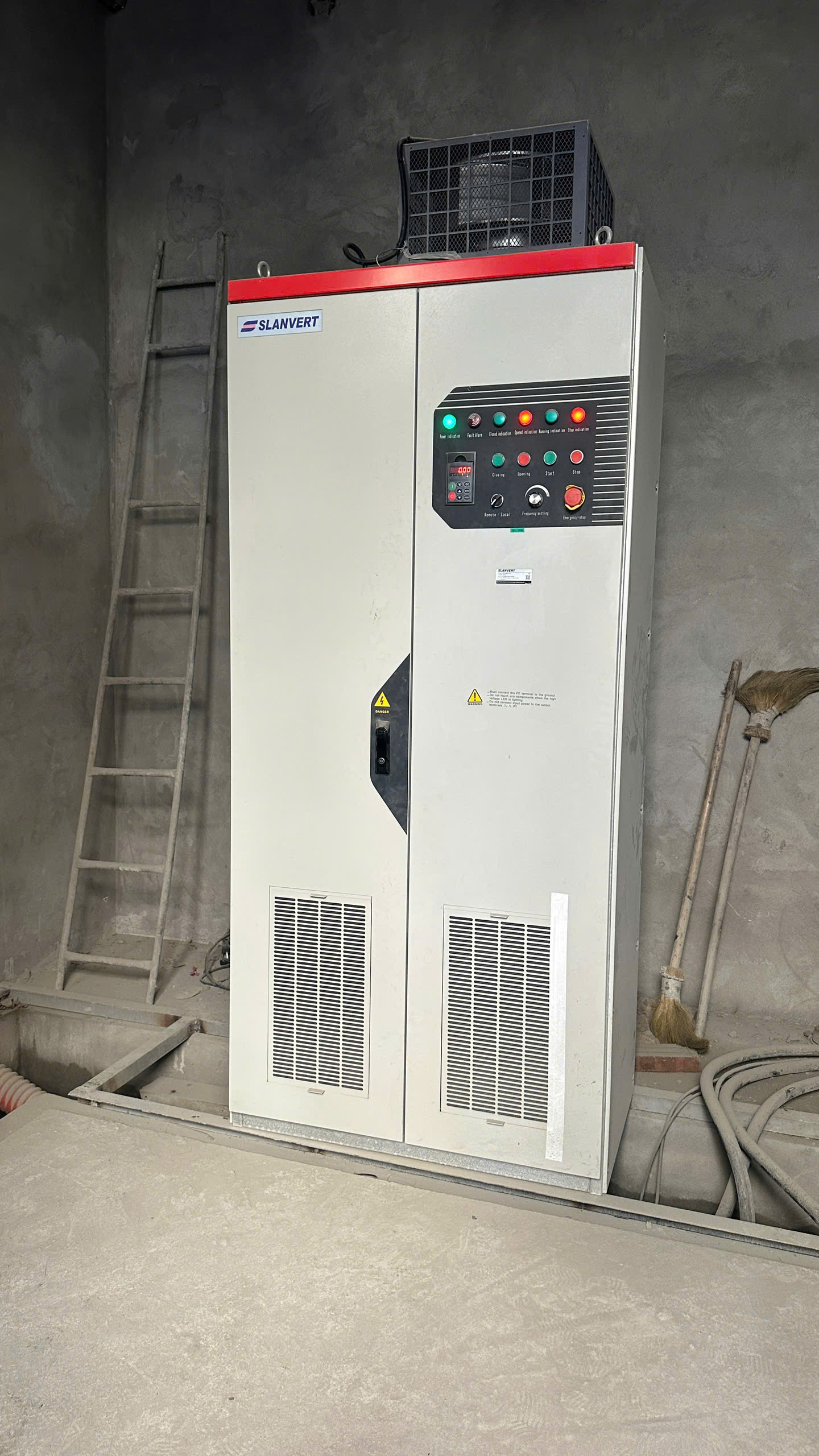

2. Biến tần đã lắp đặt và vận hành hiệu quả



3. Thông số biến tần

Tham số	Mô tả	Phạm vi cài đặt và giải thích
F0-01	Kênh đặt trong vận hành thông thường	1: đặt bởi truyền thông 3 : AI1 (Điều chỉnh tần số bằng chiết áp ngoài)
F0-02	Chọn kênh mệnh lệnh vận hành	0: Bàn phím 1 : Bộ đấu dây (Kênh mệnh lệnh bằng công tắc ngoài) 2: Truyền thông
F0-06	Tần số cao nhất	45Hz
F0-07	Hạn mức trên tần số
F1-00	Thời gian tăng tốc	60s
F1-01	Thời gian giảm tốc	90s
F1-25	Kiểu dừng máy	0: Giảm tốc dừng
FA-00	Tự dò tham số động cơ	00
FA-01	Công suất định mức động cơ	500KW
FA-02	Số cực động cơ	6
FA-03	Dòng điện định mức động cơ	1000A
FA-04	Tần số định mức động cơ	50Hz
FA-05	Vòng quay định mức	990 vòng/phút
FA-06	Điện áp định mức động cơ	380V
FB-00	Điều kiện tản nhiệt	0: Động cơ thường
FB-01	Mức bảo vệ quá tải động cơ	100%
FB-02	Động tác bảo vệ quá tải động cơ	2: Báo lỗi và dừng tự do
FB-03	Động tác bảo vệ tải động cơ quá nặng	02- 0: luôn dò 2: Báo lỗi và dừng tự do
FB-04	Mức dò tải động cơ quá nặng	150%
FB-05	Thời gian dò tải động cơ quá nặng	5s
